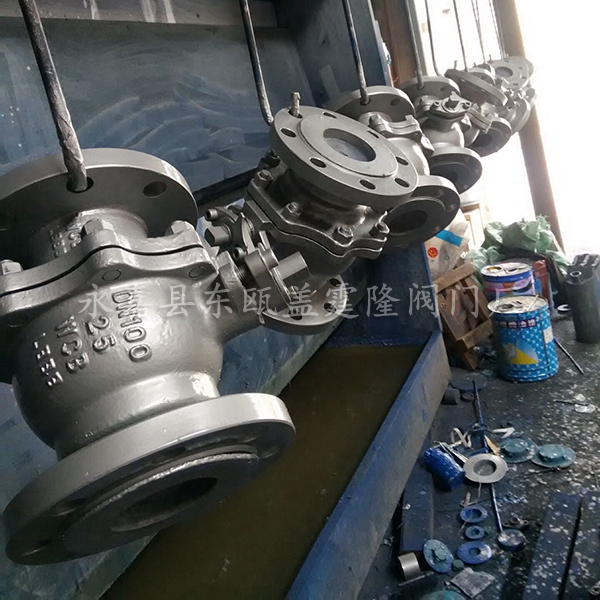

電動硬密封球閥

電動硬密封球閥適用于兩位切斷,、調節的場合。球閥與執行器之間采用直接連接方式,。電金屬密封球閥主要適用于溫度超過250度的工作條件,。電金屬密封球閥分為兩種主要的密封結構：?jiǎn)蜗蛎芊夂碗p向密封；單向密封：僅在指定方向（即球閥標記的密封方向）上密封,；雙向,。密封：雙向密封。

電動硬密封球閥的結構分為浮球型和固定球型,，電動硬密封球閥的連接形式為法蘭連接,，焊接連接和螺紋連接。電動硬密封球閥具有連接方便,，結構緊湊,，體積小，重量輕,，阻力小,，運行穩定可靠的優點。

電動硬密封球閥主要技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6,、2.5,、4.0、6.4MPa
泄漏量	硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯(PTFE),、金屬石墨纏繞墊片
連接形式	法蘭,、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
	硬密封≤450℃
配置執行機構	可配PSQ、BV-TORK,、UNIC,、361RS、OV-TORK等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制),、智能調節(4～20mA模擬量信號控制)

電動硬密封球閥主要零件材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	不銹鋼+淡化處理
填料	V型PTFE四氟填料,、柔性石墨
