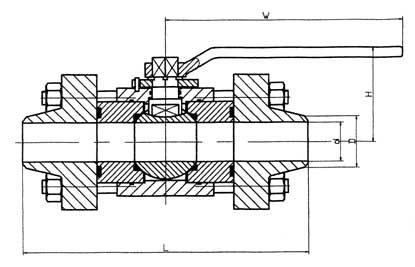

【主要尺寸】

【產品結構及其特性說明】

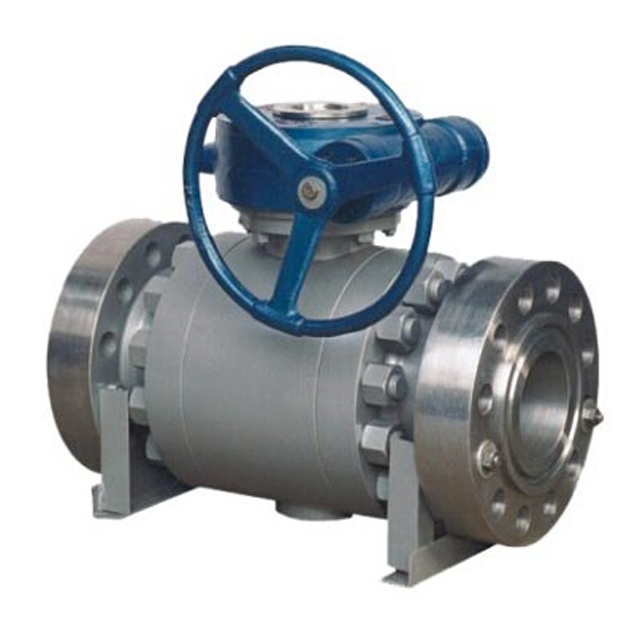

高壓鍛造球閥是一種結構新穎,，技術先Jin,，性能可靠的高壓管路上使用的球閥，適用于石油,、化工,、電力等企業部門輸送水,、蒸汽,、油品及各種含腐蝕性氣體,、液體等介質的管道、儲罐,、容器設備上作啟閉裝置,。其特點是：

1.閥門為全通道設計，流體阻力小,。

2.閥門采用三體結構,，拆裝方便，便于現場維修,、更換,。

3.具有防火結構，可以保證在意外失火的情況下的密封可靠性,，而且密封面不易被介質沖刷,。

4.下裝式閥桿及填料結構設計,，防止閥桿脫落,，體積小節約安裝空間。

5.閥門的啟閉力小,，開關輕便,。

【性能及設計規范】

1. 公稱壓力等級: PN10.0、15.0,、25.0（Mpa）;ANSI 600,、900、1500磅級

2. 公稱通徑: DN15～50,； 1/2"-2"

3. 適用溫度: -29～150℃

4. 適用介質:碳鋼：適用水 蒸氣 油品等介質

不銹鋼：酸,、堿等腐蝕性介質

5. 連結方式：焊接端按GB12224及ANSI B 16.25,；螺紋連結按：GB7306及NPT

【壓力驗試:驗收標準按JB/T9092及API 598】

【主要外型尺寸及重量】
