【簡介】

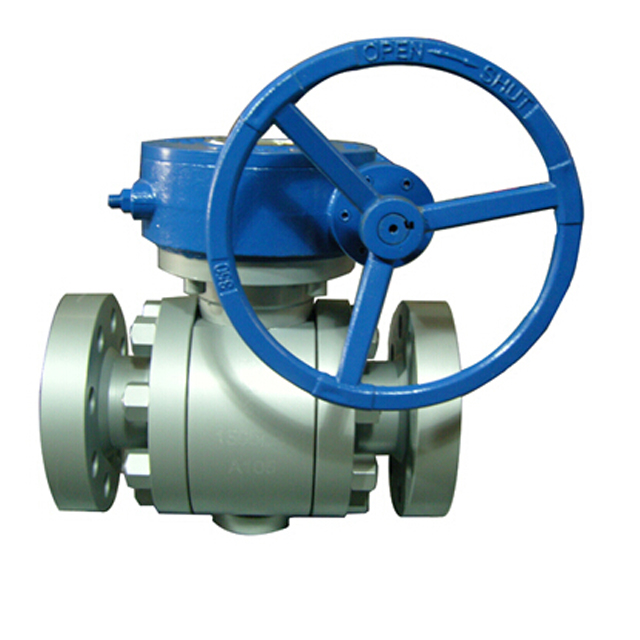

鍛鋼固定球閥，球體帶有固定軸的球閥,，稱為固定球閥,。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同,，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座

【結構特點】

2,、整體結構

如圖5所示,。具有全通道、緊急密封,、防火等特點。

3,、全通徑

閥門流道孔直徑與管和徑內徑一致,，更于管線清掃。

4,、阻塞與排泄

閥門處于關閉狀態時，上下游側的閥座使流體阻斷,，閥體中腔的積治物可以排泄,，排泄裝置如下機能：

① 事前可檢查閥座是否泄漏損傷；

②減少介質更換對閥門的污染,；

③ 在工作壓力下,，閥門處于全開或全關狀態時，可更換閥桿部填料函,。（如圖5所示排泄裝置是排污塞）

5,、自動泄壓

閥門中腔停滯的介質由于溫度升高，而出現異常升高時,，閥座或閥體上安裝的安全閥可以自動泄壓,。

6、防火結構

采用雙重密封,，當發生火災時，非金屬閥座燒損后,，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出,，符合API607規定。

7,、緊急密封

閥座及閥桿密封件出現損傷而引起泄漏時,，通過注脂閥注入密封脂可以起瞬時應急密封作用。

8,、閥桿加長

閥桿加長適用于地下安裝及低溫介質用，加長尺寸,，根據需要確定,。操作方式有手動、氣動,、電動、氣液聯動,、液動等,。

【主要零件材料】
